真空速凝爐組成介紹
真空速凝爐組成介紹

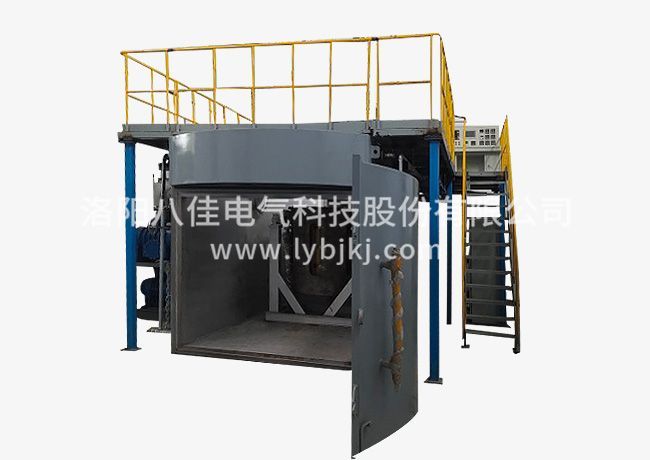

真空速凝爐主要用于各種金屬材料在真空或氣氛保護條件下的感應熔煉及快冷甩帶成型；適合各種材料的非晶/微晶薄帶或薄片的制備。
真空速凝爐的真空腔體：由爐體、爐蓋和爐底組成；爐體由304不銹鋼法蘭和內外筒體組焊而成，內壁鏡面拋光，爐體上開設有壓鑄接口、噴鑄接口、旋轉電極接口、甩帶收集管、紅外測溫接口、模具預熱電源電極引入接口；爐蓋由整體實心304加工而成，上面開設有大直徑觀察窗，可直觀的觀測到爐內的各種實驗情況；爐底也是由整體實心304加工而成，固定有甩帶裝置。整體外觀啞光處理，整潔大方。
它的熔煉裝置由IGBT超音頻電源、水冷電纜、旋轉電極、線圈、保溫套和坩堝組成，通過更換線圈、保溫套和坩堝實現不同容量。高溫度可加熱至1700℃。（容量按照50g,200g,500g,1000g來配），熔煉完成后可通過手動傾倒到模具內。
噴鑄裝置由氣缸、石英管、時間繼電器、氣源恒定裝置等組成，可實現小容量溶液的噴帶和噴鑄。甩帶裝置由噴鑄裝置、高速調速電機、磁流體密封裝置和銅棍等組成，可通過調節電機速度，實現不同銅棍線速度。抽真空系統由一臺擴散泵、一臺雙極直聯泵、三臺氣動擋板閥、真空管路和真空計等組成，冷態極限真空度優于5.0×10E-3Pa。
真空速凝爐爐體支架由型材和鋼板拼裝而成，門板全部采用數控加工，尺寸精度高，外表噴塑處理，整體布局合理，顏色搭配美觀。和電控柜采用一體結構。
